Нормативная база
Справочник составлен в соответствии с требованиями действующих нормативных документов Российской Федерации и техническими условиями производителя:
- СП 32.13330.2018 — Канализация. Наружные сети и сооружения
- СП 30.13330.2020 — Внутренний водопровод и канализация зданий
- ГОСТ 25150-2019 — Канализация. Сооружения очистные. Общие требования
- СанПиН 2.1.3684-21 — Санитарно-эпидемиологические требования к охране водных объектов
- ГОСТ Р 56034-2014 — Сооружения для очистки сточных вод. Общие требования
- ТУ производителя ООО «Гранит М» — Технические условия на станции биоочистки серии «Тополь»
Критерии принятия решений о ремонте
Работы, доступные владельцу
Выполняются самостоятельно при наличии базовых навыков и инструмента.
- Продувка фильтра грубой очистки и главного эрлифта (раз в 3 месяца)
- Промывка эрлифтов и волосоуловителя керхером
- Откачка активного ила фекальным насосом или ассенизатором
- Очистка поплавкового датчика уровня от биоплёнки и волос
- Замена ремкомплекта мембран компрессора (ресурс 3–5 лет)
- Промывка аэраторов (раз в 6 месяцев)
Работы, требующие сервисной организации
Необходим специализированный инструмент и опыт работы с электрооборудованием.
- Диагностика и замена компрессора (Hiblow HibLP-40/60/80, Hailea HAP-60/80)
- Ремонт электромагнитного клапана
- Замена дренажного насоса (DAB Nova 180 M-A)
- Диагностика блока управления и силовой электроники
- Устранение протечек корпуса (пайка полипропилена)
- Восстановление работоспособности после замерзания или затопления электроотсека
Аварийные ситуации: алгоритм действий
Признаки аварийной ситуации: затопление электроотсека в сочетании с переполнением приёмной камеры, срабатывание аварийной сигнализации, выбивание автомата.
- Немедленно обесточить станцию (автомат в щитке)
- Прекратить сброс сточных вод из дома
- Откачать воду из электроотсека
- Просушить оборудование (фен, естественная сушка)
- Вызвать сервисную службу для диагностики
Примечание: не производить самостоятельный ремонт электрооборудования во влажной среде — это нарушает требования электробезопасности.
Устройство станции биоочистки «Тополь»

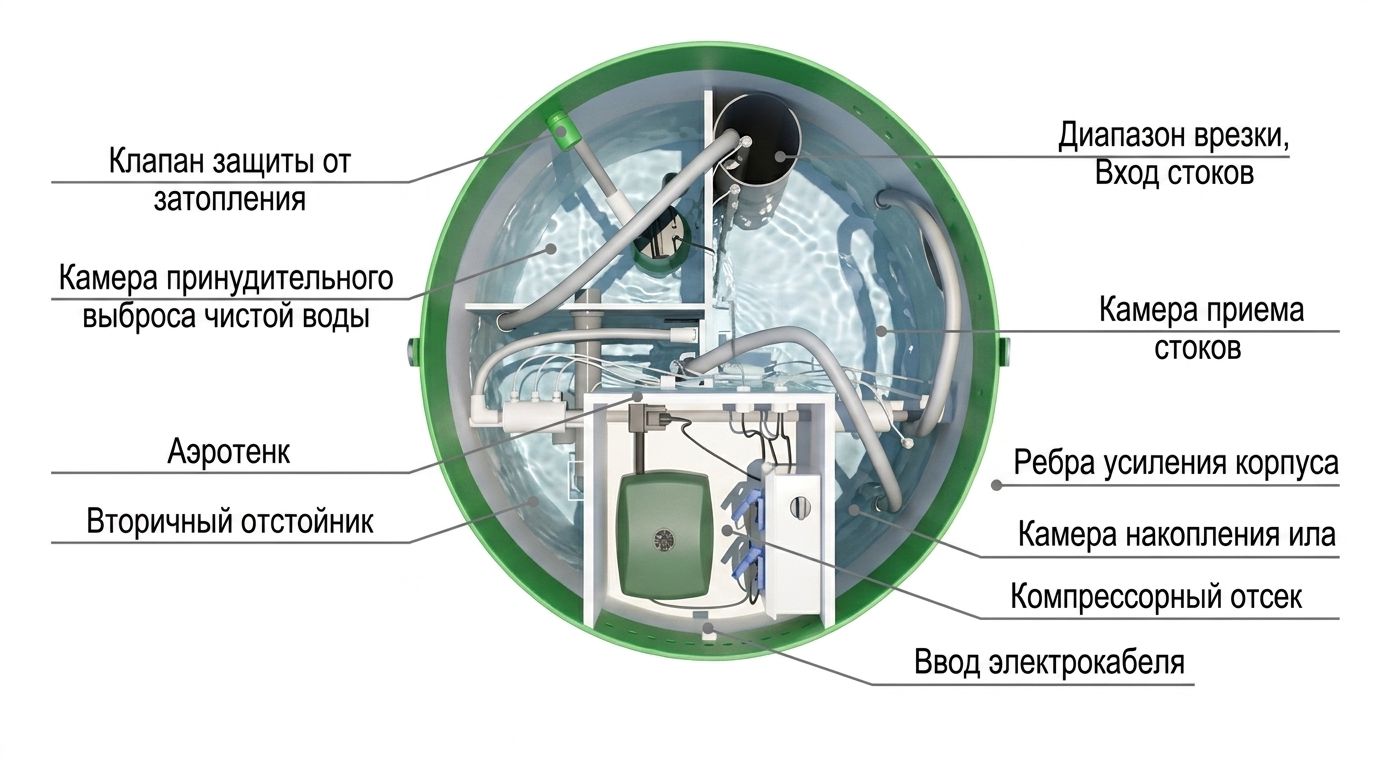

Принципиальная схема работы станции биоочистки «Тополь».
Неисправности и ремонт станций «Тополь»
| Неисправность | Признаки | Причины | Решения |
|---|---|---|---|
| Поломка компрессора (Hiblow HibLP-40/60/80 или Hailea HAP-60/80) | Отсутствие аэрации (нет бурления в аэротенке и приёмной камере), тишина в компрессорном отсеке, мутная вода на выходе, запах сероводорода. | Износ мембран (3–5 лет), скачки напряжения, перегрев, попадание влаги в корпус через негерметичный кабельный ввод, засор воздушного фильтра. | Замените мембраны (ремкомплект) или компрессор. Установите стабилизатор напряжения. Обеспечьте герметичность кабельного ввода. Проверьте предохранители. |
| Засорение главного эрлифта (мамут-насоса) | Снижение уровня воды в приёмной камере, перелив в аэротенк, запах сероводорода, мутная вода на выходе. | Попадание неразлагаемых отходов (салфетки, волосы, пластик), скопление ила из-за редкой откачки; отсутствие продувки. | Очистите эрлифт (снимите и промойте). Проведите продувку фильтра грубой очистки. Откачайте избыточный ил. |
| Засорение фильтра грубой очистки | Медленный слив в приёмную камеру, повышение уровня стоков, неприятный запах, шум от насоса, срабатывание аварийной сигнализации. | Скопление волос, жира, мелкого мусора, отсутствие регулярной продувки; неразлагаемые отходы (салфетки, пластик). | Проведите «продувку» фильтра и главного эрлифта (воздух от компрессора). Промойте фильтр под проточной водой. Установите сетку на входе. |
| Засорение аэрационного элемента | Слабая аэрация, крупные пузыри вместо мелких, мутная вода, запах сероводорода. | Скопление ила, жира, мелких частиц на аэраторе; отсутствие чистки; износ мембраны (срок 10 лет). | Промойте аэратор под давлением воды. Замените мембрану аэратора при износе. Убедитесь в исправности компрессора. |
| Поломка электромагнитного клапана | Станция работает только в одной фазе (прямой или обратной), не переключает фазы, компрессор постоянно работает в одном режиме. | Износ механизма клапана, скачки напряжения, попадание влаги, залипание контактов. | Замените электромагнитный клапан. Установите стабилизатор напряжения. Проверьте блок управления. |
| Поломка поплавкового датчика уровня | Неправильное переключение режимов (аэрация не включается/не выключается), срабатывание сигнализации, перелив стоков, станция зависает в одном режиме. | Залипание поплавка из-за грязи или волос, износ механизма, обрыв проводки, механическое повреждение. | Очистите поплавок от налёта и волос. Проверьте проводку на обрыв. Замените датчик при необходимости. Проводите осмотр раз в 6 месяцев. |
| Переполнение приёмной камеры | Сточные воды не уходят, уровень в камере выше нормы, срабатывание аварийной сигнализации (лампа на крышке), запах канализации. | Чрезмерный сброс воды (ванна, стирка), засор эрлифта или фильтра, отключение электричества, поломка компрессора, неисправность поплавка. | Сократите водопотребление. Проверьте компрессор, эрлифт и фильтр. Вызовите ассенизатора для откачки. Установите стабилизатор напряжения. |
| Недостаточная очистка стоков | Мутная или пахнущая вода на выходе, наличие взвесей, снижение качества очистки (менее 90–95%). | Сброс химии (хлор, кислоты), гибель бактерий, недостаточная аэрация, перегрузка системы, высокая концентрация ила. | Избегайте сброса агрессивной химии. Проверьте компрессор и аэратор. Проведите откачку избыточного ила. Сократите объём стоков. |
| Скопление избыточного ила | Запах сероводорода, мутная вода, снижение производительности, вынос ила из вторичного отстойника. | Редкая откачка (рекомендуется раз в 3–4 месяца при постоянном проживании), перегрузка стоками, сброс жира и неразлагаемых материалов. | Откачайте ил фекальным насосом или ассенизатором. Проводите откачку регулярно. Промойте эрлифты и фильтр. |
| Протечка корпуса станции | Влажность вокруг станции, снижение уровня стоков, запах канализации, подтопление грунта. | Трещины в монолитном полипропиленовом корпусе из-за неправильной установки (без песчаной подушки), давления грунта, плывуна, механические повреждения. | Вызовите специалистов. Запаяйте трещины сваркой ПП (пруток в комплекте) или замените корпус. Убедитесь в правильной установке. |
| Выход из строя дренажного насоса (в моделях с принудительным выбросом) | Вода не откачивается из насосного отсека, перелив, подтопление участка. | Износ насоса, засор, попадание крупных частиц, скачки напряжения, поплавок зацепился за стенку камеры. | Замените насос (DAB Nova 180 M-A). Установите стабилизатор. Проверьте поплавковый переключатель. |
| Пена в камерах | Образование пены на поверхности жидкости в аэротенке и приёмной камере, снижение эффективности очистки. | Применение ПАВ (поверхностно-активных веществ) в стиральных/посудомоечных машинах; недостаточная концентрация ила (первые 14–30 дней работы). | Сократите использование химических средств. Дождитесь накопления активного ила (1 месяц). |
| Замерзание станции зимой | Остановка работы, мутная вода, запах, возможное повреждение корпуса. | Недостаточное утепление, отсутствие притока стоков, температуры ниже –20°C без дополнительного утепления. | Утеплите крышку и горловину (пеноплекс). Обеспечьте регулярный приток стоков. При сезонном проживании — консервация. |
| Замерзание труб подвода стоков | Сточные воды не поступают в станцию, срабатывание аварийной сигнализации, возможное повреждение труб. | Недостаточная глубина залегания труб (менее 1,2 м), отсутствие утепления, отсутствие притока стоков при длительном простое. | Проверьте глубину залегания труб. Утеплите трубы минеральной ватой или пеноплексом. Обеспечьте регулярный приток стоков. При сезонном проживании — консервация с откачкой воды из труб. |
| Затопление электроотсека | Срабатывание аварийной сигнализации, влага в компрессорном отсеке, короткое замыкание, станция не включается. | Переполнение приёмной камеры, нарушение герметичности перегородок между камерами, засор переливных отверстий, повреждение уплотнителей крышки. | Немедленно отключите электропитание. Откачайте воду из электроотсека. Просушите оборудование (фен, естественная сушка). Проверьте герметичность перегородок и уплотнителей. Замените повреждённые электрокомпоненты. |
| Выбивает автомат / УЗО при включении | Станция не включается, срабатывает защита в щитке, запах гари. | КЗ в компрессоре, поплавковом переключателе или дренажном насосе; повреждение кабеля; попадание влаги в электроотсек; неисправная проводка. | Отключите станцию от сети. Поочерёдно отключайте потребителей (компрессор, насос, поплавок) для диагностики. Проверьте сопротивление изоляции мультиметром. Замените неисправный узел. Вызовите электрика при необходимости. |
| Станция не используется, но вода прибывает или убывает | Непредсказуемый уровень воды в камерах при закрытом кране, срабатывание сигнализации. | Протечка сантехники в доме, плохой отвод очищенной воды (засор дренажа, низкая впитываемость грунта), повреждение корпуса станции, обратный ток грунтовых вод. | Проверьте сантехнику в доме на протечки. Проверьте отвод очищенной воды (дренаж, колодец, фильтрационное поле). Проверьте корпус на трещины. При высоком УГВ — используйте грунтозацепы. |
| Нарушение биозагрузки / гибель бактерий | Мутная вода, резкий запах, снижение очистки после сброса химии, вспышки пены. | Сброс агрессивной химии (хлор, кислоты, щёлочи, антисептики), антибиотиков, длительное отключение электричества (более 3 дней), перегрузка жиром. | Немедленно прекратите сброс агрессивных веществ. Восстановите аэрацию. Добавьте биопрепараты для септиков (по инструкции производителя). Дождитесь накопления активного ила (1–2 недели). |
Профилактика неисправностей станций «Тополь»
| Этап | Рекомендации | Почему это важно |
|---|---|---|
| Правильная установка |
|
Неправильная установка (без подушки или перекос) вызывает деформацию корпуса, трещины. Скачки напряжения выводят из строя компрессор и электромагнитный клапан. Грунтозацепы предотвращают всплытие при высоком УГВ. |
| Эксплуатация |
|
Превышение сброса или агрессивные вещества убивают бактерии, снижая очистку. Нерегулярное использование или отключение питания нарушают работу аэротенка. |
| Обслуживание |
|
Накопление ила или засоры эрлифтов снижают эффективность очистки. Износ мембран компрессора нарушает аэрацию, что приводит к запаху и мутной воде. |
| Зимняя эксплуатация |
|
Замерзание труб или недостаток стоков зимой останавливает биологический процесс. Консервация предотвращает раздавливание корпуса замёрзшей водой. |
| Контроль и диагностика |
|
Раннее обнаружение проблем (запах, сбой компрессора) предотвращает серьёзные поломки. Сигнализация и журнал помогают быстро реагировать на неисправности. |
| Дополнительные меры |
|
Качественные запчасти и профессиональный сервис продлевают срок службы (до 100 лет). Неправильный отвод воды вызывает перегрузку системы. |
Запчасти для станций «Тополь»
Примечание. Указанные цены — ориентировочные на момент публикации. Стоимость комплектующих зависит от региона, поставщика и курса валют. Перед покупкой уточняйте актуальные цены у официальных дилеров или в специализированных магазинах. Информация носит справочный характер и не является публичной офертой.
| Запчасть | Назначение | Совместимость | Ориентировочная цена (руб.) |
|---|---|---|---|
| Компрессор Hiblow HibLP-40 | Подача воздуха для аэрации. Производительность 40 л/мин. | Тополь 4 | 8 000–12 000 |
| Компрессор Hiblow HibLP-60 | Подача воздуха для аэрации. Производительность 60 л/мин. | Тополь 6–9 | 10 000–15 000 |
| Компрессор Hiblow HibLP-80 | Подача воздуха для аэрации. Производительность 80 л/мин. | Тополь 12 | 12 000–18 000 |
| Компрессор Hailea HAP-60 | Подача воздуха для аэрации. Производительность 60 л/мин. Для ранних моделей или как аналог. | Тополь 4–9 | 6 700–9 000 |
| Компрессор Hailea HAP-80 | Подача воздуха для аэрации. Производительность 80 л/мин. Для ранних моделей или как аналог. | Тополь 12 | 8 000–11 000 |
| Мембраны для компрессора Hiblow/Hailea | Ремкомплект для восстановления работы компрессора (диафрагмы, клапаны). | Все модели Тополь | 1 500–2 500 |
| Электромагнитный клапан | Переключение фаз очистки (прямая/обратная) по сигналу от поплавкового датчика. Распределяет воздух от одного компрессора на аэраторы в аэротенке и приёмной камере. | Все модели Тополь | 2 900–5 895 |
| Поплавковый датчик уровня | Контролирует уровень воды в приёмной камере, переключает фазы работы компрессора через ЭМК. | Все модели Тополь | 1 500–2 500 |
| Аэратор (аэрационный элемент) | Распределяет воздух от компрессора в камерах, создавая мелкие пузырьки для насыщения кислородом. | Все модели Тополь | 1 800–3 500 |
| Главный эрлифт (мамут-насос) | Перекачка стоков из приёмной камеры в аэротенк через фильтр грубой очистки. | Все модели Тополь | 2 000–3 000 |
| Эрлифты циркуляции и рециркуляции | Перекачка активного ила между камерами. | Все модели Тополь | 2 000–3 000 |
| Фильтр грубой очистки | Задерживает крупные фракции (волосы, мусор) в приёмной камере, предотвращает засоры. | Все модели Тополь | 2 000–2 500 |
| Волосоуловитель | Сбор волос и мелкого мусора в приёмной камере. | Все модели Тополь | 1 500–2 000 |
| Дренажный насос DAB Nova 180 M-A | Принудительный отвод очищенной воды в моделях с принудительным выбросом. Италия. | Тополь (модели с принудительным выбросом) | 6 000–9 000 |
| Дренажный насос DAB Nova 180 M-A (в розницу) | Альтернатива для принудительного отвода. | Тополь (модели с принудительным выбросом) | 19 400 |
| Аварийная сигнализация (лампа + поплавок) | Оповещает о переполнении/аварии. Не входит в базовую комплектацию, но часто предоставляется дилерами в подарок. | Все модели Тополь | 2 000–2 500 |
| Воздушный распределитель (коллектор) | Распределяет воздух от компрессора на аэраторы и эрлифты. | Все модели Тополь | 2 000–3 500 |
| Воздушный шланг (армированный) | Подача воздуха от компрессора к распределителю и аэраторам. | Все модели Тополь | 500–1 000/м |
| Крышка станции | Технологическая крышка с доступом к компрессорному отсеку. Полностью съёмная. | Все модели Тополь | 5 000–8 000 |
| Патрубок ПП Ø110 мм | Подвод канализационной трубы от дома к септику. Входит в комплект. | Все модели Тополь | Входит в комплект |
| Пруток сварочный ПП Ø7 мм | Герметизация входного патрубка сваркой. Входит в комплект. | Все модели Тополь | Входит в комплект |
| Муфта ПНД Ø20 мм | Ввод электрокабеля в септик. Входит в комплект. | Все модели Тополь | Входит в комплект |
| Горловина удлиняющая (Тополь Плюс) | Увеличение глубины залегания для высокого УГВ; грунтозацепы для якорения. | Тополь Плюс | 15 000–25 000 |
Обслуживание оборудования «Тополь»
| Компонент / Процедура | Периодичность | Действия по обслуживанию | Замена (при необходимости) | Ориентировочная стоимость замены (руб.) |
|---|---|---|---|---|
| Фильтр грубой очистки | Раз в 3 месяца | Проведите «продувку» фильтра и главного эрлифта (воздух от компрессора). Промойте фильтр под струёй воды, удалите волосы и мусор. Очистите волосоуловитель. | Заменить при разрывах или деформации. | Запчасть: 2 000–2 500 Работа: 1 500–3 000 |
| Главный эрлифт (мамут-насос) | Раз в 3–6 месяцев | Проверить трубки на засоры, промыть струёй воды или керхером. Провести продувку. Убедиться, что подача воздуха от компрессора стабильна. | Заменить при трещинах трубок или снижении производительности. | Запчасть: 2 000–3 000 Работа: 1 500–3 000 |
| Эрлифты циркуляции и рециркуляции | Раз в 6 месяцев | Проверить на засоры, промыть струёй воды или керхером. Убедиться в правильной работе. | Заменить при трещинах или снижении производительности. | Запчасть: 2 000–3 000 Работа: 1 500–3 000 |
| Компрессор (Hiblow/Hailea) | Раз в 3 месяца (проверка), замена мембран каждые 3–5 лет | Проверить уровень шума, отсутствие вибрации. Очистить воздушный фильтр (снять крышку, продуть, вытряхнуть). Проверить мембраны на износ (трещины, снижение давления). | Заменить мембраны (ремкомплект) или весь компрессор при выходе из строя. | Мембраны: 1 500–2 500 Компрессор Hiblow: 8 000–18 000 Компрессор Hailea: 6 700–11 000 Работа: 2 000–4 000 |
| Воздушный фильтр компрессора | Раз в 3–6 месяцев | Снять крышку компрессора, продуть и вытряхнуть фильтр. При сильной запыленности — чаще. | Заменить при износе или сильном загрязнении. | Входит в стоимость обслуживания |
| Аэратор (аэрационный элемент) | Раз в 6 месяцев | Проверить на засоры, промыть под давлением воды. Убедиться, что пузырьки воздуха равномерные и мелкие. | Заменить при повреждении или снижении эффективности аэрации. | Запчасть: 1 800–3 500 Работа: 1 500–3 000 |
| Электромагнитный клапан | Раз в 6 месяцев | Проверить работу клапана (переключение фаз очистки). Очистить от пыли, проверить целостность проводов. Убедиться, что клапан меняет направление воздушных потоков при смене положения поплавка. | Заменить при сбоях в переключении или повреждении катушки. | Запчасть: 2 900–5 895 Работа: 1 500–3 000 |
| Поплавковый датчик уровня | Раз в 3–6 месяцев | Проверить подвижность поплавка, отсутствие залипания. Очистить от грязи, ила и волос. Тестировать переключение фаз. | Заменить при залипании или сбоях в автоматике. | Запчасть: 1 500–2 500 Работа: 1 000–2 000 |
| Откачка активного ила | Раз в 3–4 месяца (постоянное проживание) или раз в 6 месяцев (сезонное) | Откачать избыточный ил из стабилизатора ила фекальным насосом или ассенизатором. Промыть эрлифты и фильтр керхером. Заполнить камеру водой до рабочего уровня. | Не требуется. | Ассенизация: 2 000–4 000/м³ |
| Откачка неорганического (минерального) осадка | Раз в 3 года | Удалить минеральный осадок и песок с дна камер. | Не требуется. | 0 (самостоятельно) или 2 000–5 000 (сервис) |
| Очистка дна от минерального осадка | Раз в год | Удалить минеральный осадок и песок с дна камер. | Не требуется. | 0 (самостоятельно) или 2 000 (сервис) |
| Очистка от засорений (волосы, песок, посторонние предметы) | Ежесезонно | Удалить волосы, песок, посторонние предметы из приёмной камеры и фильтра. | Не требуется. | 0 (самостоятельно) |
| Дренажный насос (в моделях с принудительным выбросом) | Раз в 6 месяцев | Проверить на засоры, промыть рабочее колесо. Проверить поплавковый переключатель — очистить от ила, убедиться в свободном ходе. | Заменить при снижении производительности или поломке. | DAB Nova 180 M-A: 6 000–9 000 (опт) / 19 400 (розница) Работа: 2 000–4 000 |
| Аварийная сигнализация | Раз в 12 месяцев | Проверить работу датчиков (переполнение). Тестировать световой сигнал (поднять поплавок — лампа должна загореться). | Заменить при сбоях в срабатывании или повреждении. | Запчасть: 2 000–2 500 Работа: 1 000–2 000 |
| Воздушный распределитель (коллектор) | Раз в 12 месяцев | Проверить герметичность соединений, отсутствие трещин. Проверить правильность распределения воздуха. | Заменить при повреждении или потере герметичности. | Запчасть: 2 000–3 500 Работа: 1 500–3 000 |
| Общая инспекция станции | Раз в 12 месяцев | Проверить корпус на трещины, герметичность крышки. Оценить запах (должен быть минимальным). Проверить качество очищенной воды (прозрачность). | Заменить повреждённые элементы (крышка, уплотнители). | Зависит от запчастей |
| Проверка электрооборудования | Раз в 12 месяцев | Проверить целостность проводки, герметичность кабельного ввода, работу стабилизатора напряжения и ИБП. | Заменить повреждённые кабели, стабилизатор, ИБП. | Зависит от оборудования |
| Проверка труб подвода и отвода | Раз в 12 месяцев | Проверить герметичность соединений, отсутствие засоров, состояние утепления (зимой). | Заменить повреждённые трубы, утеплитель. | Зависит от объёма работ |
Ориентировочные цены на типовые работы
Примечание. Указанные цены — справочные и могут отличаться в зависимости от региона, дилера и объёма работ. Уточняйте актуальные цены у официальных дилеров. Информация не является публичной офертой.
| Вид работы | Описание | Ориентировочная стоимость (руб.) |
|---|---|---|
| Диагностика станции | Выезд специалиста, осмотр, тестирование оборудования, выявление неисправностей. | 2 000–4 000 |
| Замена компрессора | Демонтаж старого, установка нового, настройка, проверка работы. | 2 000–4 000 (работа) + запчасть |
| Замена мембран компрессора | Разборка компрессора, замена мембран, сборка, тестирование. | 1 500–3 000 (работа) + ремкомплект |
| Замена электромагнитного клапана | Демонтаж старого, установка нового, проверка переключения фаз. | 1 500–3 000 (работа) + запчасть |
| Замена поплавкового датчика | Демонтаж старого, установка нового, проверка срабатывания. | 1 000–2 000 (работа) + запчасть |
| Замена аэратора | Демонтаж старого, установка нового, проверка равномерности аэрации. | 1 500–3 000 (работа) + запчасть |
| Замена эрлифта | Демонтаж старого, установка нового, проверка производительности. | 1 500–3 000 (работа) + запчасть |
| Замена фильтра грубой очистки | Демонтаж старого, установка нового. | 1 500–3 000 (работа) + запчасть |
| Замена дренажного насоса | Демонтаж старого, установка нового, проверка работы поплавка. | 2 000–4 000 (работа) + запчасть |
| Откачка активного ила | Выезд ассенизатора, откачка ила, промывка эрлифтов и фильтра. | 2 000–4 000/м³ |
| Откачка неорганического осадка | Выезд ассенизатора, откачка минерального осадка, промывка камер. | 3 000–6 000 |
| Ремонт корпуса (сварка трещин) | Выезд специалиста, подготовка, сварка ПП, проверка герметичности. | 5 000–15 000 |
| Консервация на зиму | Отключение, демонтаж оборудования, промывка, откачка, заполнение водой, утепление. | 3 000–6 000 |
| Расконсервация весной | Уборка утепления, установка оборудования, запуск, проверка работы. | 2 000–4 000 |
| Сервисный договор (годовой) | Плановое обслуживание 2 раза в год (весна/осень), скидка на запчасти, приоритетный выезд. | 5 500–11 500 |
