Нормативная база
Справочник составлен в соответствии с требованиями действующих нормативных документов Российской Федерации и техническими условиями производителя:
- СП 32.13330.2018 — Канализация. Наружные сети и сооружения
- СП 30.13330.2020 — Внутренний водопровод и канализация зданий
- ГОСТ 25150-2019 — Канализация. Сооружения очистные. Общие требования
- СанПиН 2.1.3684-21 — Санитарно-эпидемиологические требования к охране водных объектов
- ГОСТ Р 56034-2014 — Сооружения для очистки сточных вод. Общие требования
- ТУ производителя ООО «Евролос» — Технические условия на станции биоочистки серии «ПРО»
Критерии принятия решений о ремонте
Работы, доступные владельцу
Выполняются самостоятельно при наличии базовых навыков и инструмента.
- Продувка и промывка фильтра грубой очистки (раз в год)
- Промывка эрлифтов струёй воды (раз в год)
- Регулировка вентилей на распределителе
- Очистка воздушного фильтра компрессора
- Откачка ила дренажным насосом (по мере накопления)
- Очистка стенок камер от иловых отложений
- Консервация / расконсервация на сезон
Работы, требующие сервисной организации
Необходим специализированный инструмент и опыт работы с электрооборудованием.
- Диагностика и замена компрессора (Drauflos DFC)
- Замена мембран компрессора
- Замена мембраны аэратора
- Замена дренажного насоса (в моделях ПРО+)
- Замена УФ-лампы (опция)
- Устранение протечек корпуса (сварка ПП)
- Восстановление работоспособности после замерзания или затопления
Аварийные ситуации: алгоритм действий
Признаки аварийной ситуации: затопление станции в сочетании с переполнением приёмной камеры, срабатывание аварийной сигнализации, выбивание автомата.
- Немедленно обесточить станцию (автомат в щитке)
- Прекратить сброс сточных вод из дома
- Откачать воду из станции
- Просушить электрооборудование (фен, естественная сушка)
- Вызвать сервисную службу для диагностики
Примечание: не производить самостоятельный ремонт электрооборудования во влажной среде — это нарушает требования электробезопасности.

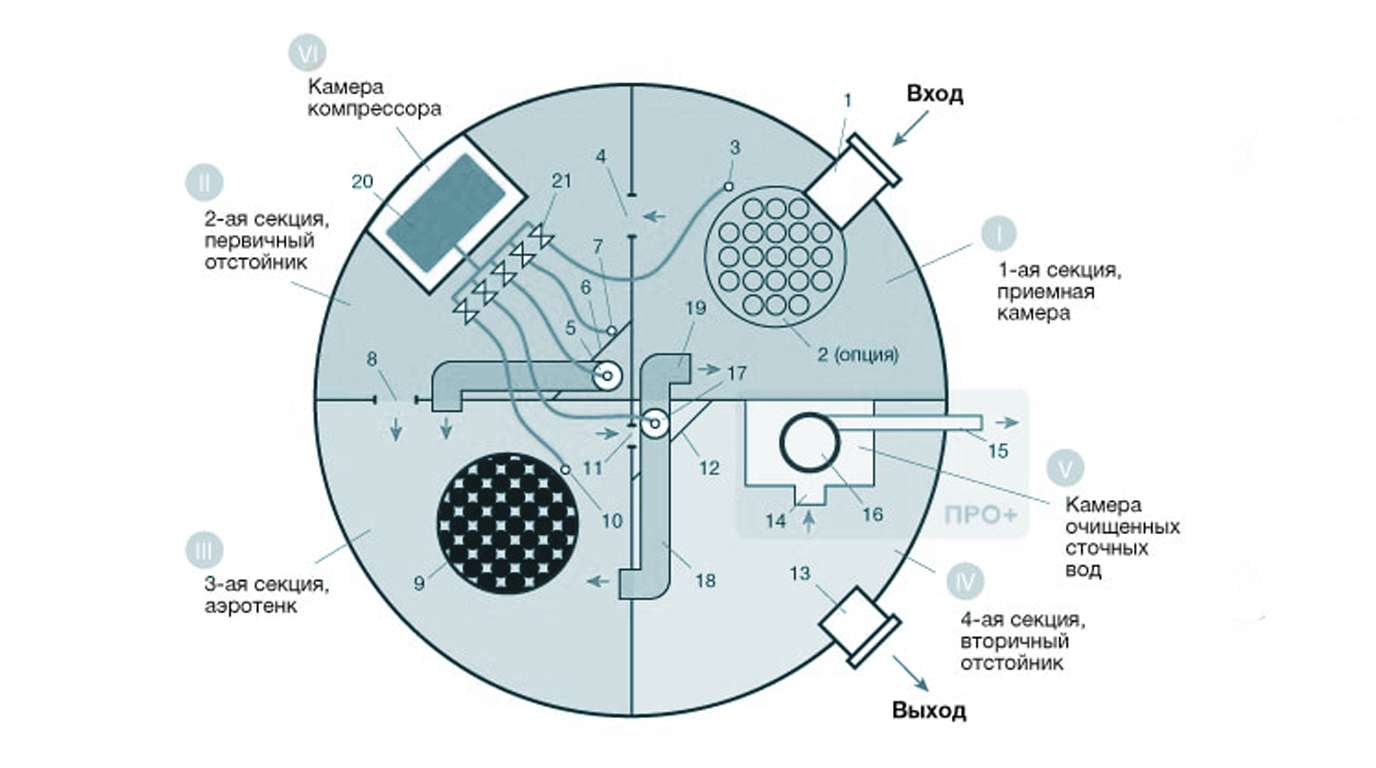

Устройство станции биоочистки «Евролос ПРО»
Принципиальная схема работы станции: приёмная камера (I) — усреднение и первичное отстаивание, первичный отстойник (II) — отделение крупных фракций, аэротенк (III) — аэробная очистка с биозагрузкой, вторичный отстойник (IV) — осаждение активного ила, камера очищенных сточных вод (V), камера компрессора (VI) — размещение компрессора и распределительного узла.
Условные обозначения
Секции и камеры:
- I — Приёмная камера
- II — Первичный отстойник
- III — Аэротенк
- IV — Вторичный отстойник
- V — Камера очищенных сточных вод
- VI — Камера компрессора
Компоненты системы:
- Патрубок поступающей сточной воды
- Аэрируемая корзина грубых отходов (опция)
- Крупнопузырчатый аэратор
- Перелив между 1-ой и 2-ой секциями
- Эрлифт подачи сточных вод в аэротенк, 3-ая секция
- Фильтр грубой очистки
- Узел обдува фильтра
- Аварийный перелив
- Блок инертного носителя микроорганизмов
- Мелкопузырчатый аэратор
- Поступление воды во вторичный отстойник, 4-ая секция
- Струенаправляющая пластина
- Патрубок очищенной сточной воды (самотечный отвод)
- Патрубок очищенной сточной воды (напорное удаление)
- Напорный трубопровод (напорное удаление)
- Насос откачки очищенных сточных вод
- Эрлифт возвратного и избыточного ила
- Подача возвратного ила
- Подача избыточного ила
- Компрессор
- Распределительный узел воздуховодов
Неисправности и ремонт станций «Евролос ПРО»
| Неисправность | Признаки | Причины | Решения |
|---|---|---|---|
| Поломка компрессора (Drauflos DFC) | Отсутствие аэрации, тишина в компрессорном отсеке, мутная вода, запах сероводорода. | Износ мембран (3–5 лет), скачки напряжения, перегрев, попадание влаги, засор воздушного фильтра. | Замените мембраны или компрессор. Установите стабилизатор. Проверьте герметичность кабельного ввода. |
| Засорение фильтра грубой очистки | Медленный слив, повышение уровня стоков, запах, срабатывание аварийной сигнализации. | Скопление волос, жира, мусора; отсутствие продувки; неразлагаемые отходы. | Продувка фильтра и эрлифта. Промывка под проточной водой. Установка сетки на входе. |
| Засорение главного эрлифта | Снижение уровня воды в приёмной камере, перелив в аэротенк, запах, мутная вода. | Неразлагаемые отходы, скопление ила, отсутствие продувки. | Очистка эрлифта. Продувка фильтра. Откачка избыточного ила. |
| Засорение аэрационного элемента | Слабая аэрация, крупные пузыри, мутная вода, запах. | Скопление ила, жира; износ мембраны (10 лет). | Промывка аэратора. Замена мембраны. Проверка компрессора. |
| Неправильная регулировка аэрации | Смыв активного ила, отсутствие пузырьков в приёмной камере, мутная вода. | Неправильная настройка вентилей на коллекторе. | Регулировка вентилей: приёмная — лёгкое бурление; аэротенк — активное; стабилизатор — отдельные пузырьки. |
| Переполнение приёмной камеры | Вода не уходит, срабатывание сигнализации, запах, плохой слив из унитаза. | Чрезмерный сброс, засор эрлифта/фильтра, отключение электричества, поломка компрессора. | Сократите водопотребление. Проверьте компрессор, эрлифт, фильтр. Вызовите ассенизатора. |
| Затопление камеры компрессора | Срабатывание аварийной сигнализации, влага в ящике, КЗ, выбивание автомата. | Переполнение приёмной камеры, нарушение герметичности перегородок, засор переливов, негерметичный кабельный ввод. | Откачка воды. Просушка 24 ч. Проверка герметичности перегородок и кабельного ввода. Замена предохранителей. |
| Недостаточная очистка стоков | Мутная/пахнущая вода, взвеси, снижение качества (<95–98%). | Сброс химии, гибель бактерий, недостаточная аэрация, перегрузка, высокая концентрация ила (>20%). | Прекращение сброса химии. Проверка компрессора и аэратора. Откачка ила. Сокращение объёма стоков. |
| Скопление избыточного ила | Запах сероводорода, мутная вода, снижение производительности, вынос ила. | Редкая откачка (1–2 года), перегрузка, сброс жира и неразлагаемых материалов. | Откачка дренажным насосом или ассенизатором. Регулярная откачка. Использование ила как удобрения. |
| Засорение переливных отверстий | Неравномерное заполнение секций, переполнение одной камеры при нормальном уровне в соседней, застой, запах. | Скопление ила и жира в переливных отверстиях между 4 секциями, отсутствие очистки. | Промывка переливов керхером или щёткой. Полная откачка и промывка всех секций. Установка сетки на входе. |
| Протечка / овальность корпуса | Влажность вокруг станции, снижение уровня стоков, запах, подтопление, плохо закрывается крышка. | Неправильная установка (без подушки), давление грунта, плывун, механические повреждения. Овальность — деформация без трещин. | Запайка трещин сваркой ПП (пруток в комплекте) или замена корпуса. При овальности — переустановка с песчаной подушкой. |
| Выход из строя дренажного насоса (ПРО+) | Вода не откачивается, перелив, подтопление. | Износ, засор, попадание крупных частиц, скачки напряжения. | Замена насоса (Drauflos DF250C/DF7500). Стабилизатор. Проверка поплавкового выключателя. |
| Выход из строя УФ-модуля (опция) | Вода с запахом при нормальной аэрации; отсутствие голубого свечения; индикатор замены. | Исчерпан ресурс лампы (8000–12000 ч), выход балласта, засор кварцевой трубки, влага в корпусе. | Замена УФ-лампы. Промывка кварцевой трубки. Проверка герметичности. Регулярная протирка трубки. |
| Пена в камерах | Пена на поверхности в аэротенке и приёмной камере, снижение эффективности. | ПАВ из стиральных/посудомоечных машин; недостаточная концентрация ила (первые 14–30 дней). | Сокращение химии. Ожидание накопления активного ила (1 мес.). |
| Замерзание станции зимой | Остановка, мутная вода, запах, повреждение корпуса. | Недостаточное утепление (<30 мм), отсутствие притока стоков, <–25°C без доп. утепления. | Утепление крышки и горловины (50 мм). Регулярный приток стоков. Консервация при сезонном проживании. |
| Выбивает автомат / УЗО | Станция не включается, срабатывает защита, нет индикации. | КЗ в компрессоре/насосе/поплавке; повреждение кабеля; влага в электроотсеке; неисправное УЗО. | Поочерёдное отключение потребителей. Проверка изоляции мегаомметром. Замена неисправного узла. Проверка УЗО. |
Профилактика неисправностей станций «Евролос ПРО»
| Этап | Рекомендации | Почему это важно |
|---|---|---|
| Правильная установка |
|
Без подушки — деформация корпуса, трещины, овальность. Скачки напряжения — выход компрессора из строя. |
| Эксплуатация |
|
Превышение сброса или агрессивные вещества убивают бактерии, снижая очистку. Длительное отключение питания нарушает работу аэротенка. |
| Обслуживание |
|
Накопление ила или засоры снижают эффективность очистки. Износ мембран компрессора нарушает аэрацию, что приводит к запаху и мутной воде. |
| Откачка ила |
|
Избыточный ил снижает объём камер, ухудшает аэрацию и качество очистки. Регулярная откачка продлевает срок службы оборудования. |
| Зимняя эксплуатация |
|
Замерзание труб или недостаток стоков зимой останавливает биологический процесс. Консервация предотвращает раздавливание корпуса замёрзшей водой. |
| Контроль и диагностика |
|
Раннее обнаружение проблем предотвращает серьёзные поломки. Сигнализация и журнал помогают быстро реагировать на неисправности. |
| Дополнительные меры |
|
Качественные запчасти и профессиональный сервис продлевают срок службы (до 50 лет). ИБП предотвращает остановку станции при отключениях. |
Запчасти для станций «Евролос ПРО»
Примечание. Указанные цены — ориентировочные на момент публикации. Стоимость комплектующих зависит от региона, поставщика и курса валют. Перед покупкой уточняйте актуальные цены у официальных дилеров или в специализированных магазинах. Информация носит справочный характер и не является публичной офертой.
| Запчасть | Назначение | Совместимость | Ориентировочная цена (руб.) |
|---|---|---|---|
| Компрессор Drauflos DFC-60 | Подача воздуха для аэрации. Производительность 60 л/мин. | ПРО 3–4 | 11 500 |
| Компрессор Drauflos DFC-80 | Подача воздуха для аэрации. Производительность 80 л/мин. | ПРО 5–6 | 12 800 |
| Компрессор Drauflos DFC-100 | Подача воздуха для аэрации. Производительность 100 л/мин. | ПРО 8–10 | 13 450 |
| Компрессор Drauflos DFC-120 | Подача воздуха для аэрации. Производительность 120 л/мин. | ПРО 12–15 | 15 200 |
| Компрессор Drauflos DFC-150 | Подача воздуха для аэрации. Производительность 150 л/мин. | ПРО 20 | 18 500 |
| Компрессор Drauflos DFC-200 | Подача воздуха для аэрации. Производительность 200 л/мин. | ПРО 25–30 | 22 000 |
| Мембраны (ремкомплект) | Диафрагмы, клапаны. Подходит для Drauflos, Hiblow, Secoh. | Все ПРО | 1 500–3 500 |
| Мембрана аэратора | Замена мембраны трубчатого аэратора (срок службы 10 лет). | Все ПРО | 2 000–3 500 |
| Блок биозагрузки ПРО 3–8 | Кассета + мелкопузырчатый аэратор. | ПРО 3–8 | 2 940 |
| Блок биозагрузки ПРО 10–20 | Кассета + аэратор. | ПРО 10–20 | 8 270 |
| Блок биозагрузки ПРО 25–30 | Кассета + аэратор. | ПРО 25–30 | 12 540 |
| Мелкопузырчатый аэратор 500 мм | Полиуретановая мембрана для мелкопузырчатой аэрации. | Все ПРО | 2 950 |
| Крупнопузырчатый аэратор | Обдув перегородки, предотвращение засора. | Все ПРО | 320 |
| Комплект эрлифтов | Перекачка стоков и ила. | Все ПРО | 2 950 |
| Главный эрлифт | Из приёмной в аэротенк. | Все ПРО | 2 400 |
| Эрлифт возвратного ила | Рециркуляция ила. | Все ПРО | 2 400 |
| Эрлифт избыточного ила | В стабилизатор ила. | Все ПРО | 2 400 |
| Фильтр грубой очистки | Задержка крупных фракций в приёмной камере. | Все ПРО | 2 000–2 500 |
| Узел обдува фильтра | Продувка воздухом от компрессора. | Все ПРО | 1 500–2 000 |
| Распределитель 4х-канальный с аквастопом | Регулировка воздуха, защита от влаги. | Все ПРО | 1 520 |
| Дренажный насос DF250C | Принудительный отвод очищенной воды в моделях ПРО+. | ПРО+ | 6 300 |
| Дренажный насос DF7500 | Принудительный отвод очищенной воды в моделях ПРО+. | ПРО+ | 6 800 |
| Аварийная сигнализация | Строб-лампа + поплавок. Оповещает о переполнении/аварии. | Все ПРО | 2 000–2 500 |
| Крышка с теплоизоляцией | Технологическая крышка с теплоизоляцией. | Все ПРО | 5 620 |
| Внешний блок компрессора | Защита при размещении компрессора вне станции. | Все ПРО | 7 500 |
| Модуль УФ-обеззараживания (опция) | УФ-лампа для дополнительной очистки воды. | Все ПРО | 20 000–30 000 |
| Пруток сварочный ПП 7 мм | Запайка трещин корпуса сваркой. | Все ПРО | Входит в комплект |
Обслуживание оборудования «Евролос ПРО»
| Компонент / Процедура | Периодичность | Действия по обслуживанию | Замена (при необходимости) | Ориентировочная стоимость замены (руб.) |
|---|---|---|---|---|
| Фильтр грубой очистки | Раз в год (6 мес. при нагрузке) | Продувка, промывка под струёй воды. Удаление волос и мусора. Проверка целостности. | Заменить при разрывах или деформации. | Запчасть: 2 000–2 500 Работа: 1 500–2 500 |
| Главный эрлифт | Раз в год | Проверка, промывка, продувка. Убедиться в стабильной подаче воздуха. | Заменить при трещинах или снижении производительности. | Запчасть: 2 400 Работа: 1 500–2 000 |
| Эрлифты возвратного и избыточного ила | Раз в год | Проверка, промывка. Убедиться в правильной работе. | Заменить при трещинах или снижении производительности. | Запчасть: 2 400 Работа: 1 500–2 000 |
| Компрессор (мембраны) | Замена каждые 3–5 лет | Проверка шума, вибрации, давления. Очистка воздушного фильтра. | Заменить мембраны (ремкомплект) или весь компрессор. | Мембраны: 1 500–3 500 Компрессор: 11 500–22 000 Работа: 2 500–4 000 |
| Воздушный фильтр компрессора | Раз в 3–6 мес. | Продувка, вытряхивание. При сильной запылённости — чаще. | Заменить при износе или сильном загрязнении. | Входит в обслуживание |
| Аэратор (мембрана) | Раз в 6 мес. (проверка) | Промывка под давлением воды. Проверка равномерности пузырьков. | Заменить мембрану при износе (10 лет) или повреждении. | Запчасть: 2 000–3 500 Работа: 1 500–2 500 |
| Блок биозагрузки | Раз в 6 мес. | Проверка на заиливание, промывка водой. Убедиться в отсутствии запаха. | Заменить при разрушении структуры или потере эффективности. | Запчасть: 2 940–12 540 Работа: 2 000–3 500 |
| Распределитель 4х-канальный | Раз в год | Проверка герметичности, регулировка вентилей. Проверка аквастопа. | Заменить при повреждении или потере герметичности. | Запчасть: 1 520 Работа: 1 000–1 500 |
| Откачка активного ила | По мере накопления | Откачка дренажным насосом или ассенизатором. Заполнение камеры водой. | Не требуется. | Работа: 2 000–4 000/м³ |
| Откачка неорганического осадка | Раз в 2 года | Откачка ассенизатором. Полная промывка камер. | Не требуется. | Работа: 3 000–5 000/м³ |
| Очистка стенок камер | Раз в год | Очистка стенок камер щёткой от иловых отложений. | Не требуется. | Работа: 2 000–3 000 |
| Аварийная сигнализация | Раз в год | Проверка датчиков, тест лампы (поднять поплавок). | Заменить при сбоях в срабатывании или повреждении. | Запчасть: 2 000–2 500 Работа: 1 000–1 500 |
| Дренажный насос (ПРО+) | Раз в 6 мес. | Проверка, промывка рабочего колеса. Проверка поплавкового выключателя. | Заменить при снижении производительности или поломке. | Запчасть: 6 300–6 800 Работа: 2 000–3 000 |
| УФ-модуль (опция) | Раз в 6 мес. | Протирка кварцевой трубки. Проверка свечения лампы. | Заменить лампу при исчерпании ресурса (8000–12000 ч). | Лампа: 3 000–5 000 Работа: 1 500–2 500 |
| Внешний блок компрессора | Раз в год | Проверка герметичности, отвод конденсата. | Заменить при повреждении или потере герметичности. | Запчасть: 7 500 Работа: 2 000–3 000 |
| Общая инспекция станции | Раз в год | Корпус, крышка, герметичность, качество воды. Проверка всех узлов. | Заменить повреждённые элементы по прейскуранту. | По прейскуранту |
Ключевые отличия Евролос ПРО от других станций биоочистки
Конструктивные особенности
- 4 секции очистки. Усреднитель, аэротенк, отстойник, стабилизатор ила — более глубокая очистка, чем у Евролос БИО.
- Компрессорная аэрация. В отличие от насосной у БИО, компрессор Drauflos создаёт мелкопузырчатую аэрацию, более эффективную при низких температурах.
- Аквастоп в распределителе. Защищает компрессор от затопления при переполнении камер.
- Возможность УФ-обеззараживания. Опциональный модуль для дополнительной очистки воды.
Эксплуатация и обслуживание
- Самостоятельная откачка ила. В отличие от ТОПАС и Астра, можно откачивать дренажным насосом без ассенизатора.
- Зимняя эксплуатация. Утепление 30 мм по периметру, работа при –25°C с доп. утеплением.
- Энергопотребление. 38–120 Вт — меньше, чем у Евролос БИО (~250 Вт).
- Гарантия. 10 лет на корпус, 3 года на оборудование.
