Нормативная база
Справочник составлен в соответствии с требованиями действующих нормативных документов Российской Федерации:
- СП 31.13330.2012 — Канализация. Наружные сети и сооружения
- СП 30.13330.2020 — Внутренний водопровод и канализация зданий
- ГОСТ Р 56034-2014 — Сооружения для очистки сточных вод. Общие требования
- СанПиН 2.1.3684-21 — Санитарно-эпидемиологические требования к охране водных объектов
- ТУ 4859-001-ТОПОЛ-ЭКО-2015 — Технические условия производителя станций ТОПАС
Критерии принятия решений о ремонте
Регламентные работы (ТО-1, ТО-2)
Выполняются владельцем при наличии базовых слесарных навыков и инструмента.
- Замена фильтра грубой очистки (ТО-1, каждые 3 месяца)
- Промывка аэраторов (ТО-2, каждые 6 месяцев)
- Откачка избыточного активного ила (при наличии дренажного насоса)
- Очистка поплавкового датчика уровня от биоплёнки
- Замена ремкомплекта мембран компрессора (ресурс 2–3 года)
Работы, требующие сервисной организации
Необходим специализированный инструмент и опыт работы с электрооборудованием.
- Диагностика и замена компрессора (Hiblow HP-80, Secoh JDK-S-80)
- Ремонт электромагнитного клапана KMP MSB 2160 (ТОПАС-С)
- Замена дренажного насоса (Wilo TM32/7, Джилекс)
- Диагностика платы управления и силовой электроники
- Устранение протечек корпуса (пайка полипропилена)
- Восстановление работоспособности после замерзания
Аварийные ситуации: алгоритм действий
Признаки аварийной ситуации: запах сероводорода в сочетании с переполнением приёмной камеры, срабатывание аварийной сигнализации.
- Отключить станцию от электросети (автомат в щитке)
- Прекратить сброс сточных вод
- Обеспечить вентиляцию (открыть крышку станции)
- Вызвать сервисную службу для диагностики
Примечание: не производить самостоятельный ремонт электрооборудования во влажной среде — это нарушает требования электробезопасности.
Устройство станции биоочистки ТОПАС

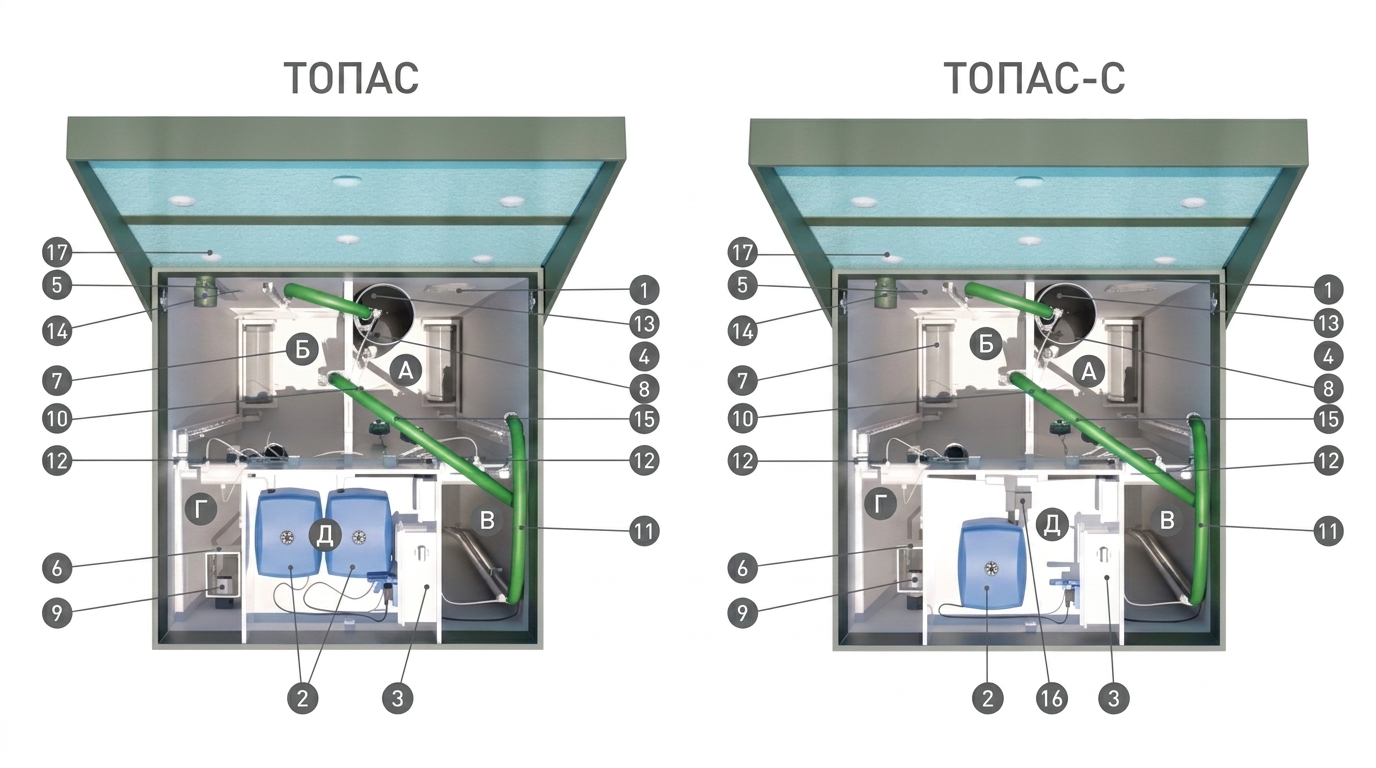

Принципиальная схема работы станции: приёмная камера (А), аэротенк (Б), стабилизатор ила (В), вторичный отстойник (Г), компрессорный отсек (Д).
Условные обозначения
Камеры:
- А — Приемная камера
- Б — Аэротенк
- В — Стабилизатор ила
- Г — Вторичный отстойник
- Д — Компрессорный отсек
Компоненты системы:
- Ввод стоков
- Компрессоры
- Блок управления
- Фильтр грубой очистки
- Клапан защиты от затопления
- Фильтр тонкой очистки
- Аэратор аэротенка
- Аэратор приемной камеры
- Выход очищенной воды
- Насос аэротенка
- Насос откачки ила
- Воздушные распределители
- Главный насос
- Устройство сбора неперерабатываемых частиц
- Поплавковый выключатель
- Электромагнитный клапан
- Утеплитель
А. Основные неисправности
| Симптомы | Диагноз | Причины | Что делать |
|---|---|---|---|
| Отсутствие аэрации (нет пузырьков в аэротенке), тишина в отсеке компрессора, срабатывание сигнальной лампы, мутная вода на выходе. | Поломка компрессора (Hiblow HP-80, Secoh JDK-S-80) | Износ мембран (2–3 года), скачки напряжения, попадание влаги, перегрев из-за плохой вентиляции. | Замените мембраны или компрессор. Установите стабилизатор напряжения. Обеспечьте вентиляцию отсека. Проверьте предохранители. |
| Снижение уровня воды в приёмной камере, перелив в аэротенк, запах сероводорода, мутная вода на выходе. | Засорение главного насоса (эрлифта) | Попадание неразлагаемых отходов (салфетки, волосы, пластик), скопление ила из-за редкой откачки. | Очистите эрлифт (снимите и промойте). Откачайте избыточный ил ассенизатором. Установите сетку-фильтр на входе. |
| Медленный слив в приёмной камере, повышение уровня стоков, неприятный запах, шум от насоса. | Засорение фильтра грубой очистки | Скопление волос, жира, мелкого мусора, отсутствие регулярной чистки (раз в 3 месяца). | Снимите и промойте фильтр под проточной водой. Проводите чистку каждые 3 месяца. Избегайте сброса жира и мелких частиц. |
| Сточные воды не уходят, уровень в камере выше нормы, срабатывание аварийной сигнализации, запах канализации. | Переполнение приёмной камеры | Чрезмерный сброс воды (стирка, ванна), засор эрлифта, отключение электричества, поломка компрессора. | Сократите водопотребление. Проверьте компрессор и эрлифт. Вызовите ассенизатора. Обеспечьте стабильное электропитание. |
| Неправильное переключение режимов (аэрация не включается/не выключается), срабатывание сигнализации, перелив стоков. | Поломка поплавкового датчика уровня | Залипание поплавка из-за грязи, износ механизма, обрыв проводки. | Очистите поплавок от налёта. Проверьте проводку на обрыв. Замените датчик при необходимости. Проводите осмотр раз в 6 месяцев. |
| Мутная или пахнущая вода на выходе, наличие взвесей, снижение качества очистки (менее 98%). | Недостаточная очистка стоков | Сброс химии (хлор, кислоты), гибель бактерий, недостаточная аэрация, перегрузка системы. | Избегайте сброса агрессивной химии. Добавьте биоактиватор. Проверьте компрессор. Сократите объём стоков. |
| Слабая аэрация, крупные пузыри вместо мелких, мутная вода, запах сероводорода. | Засорение аэраторов | Скопление ила, жира, мелких частиц в трубках аэратора, отсутствие чистки. | Снимите и промойте аэраторы (раз в 6 месяцев). Убедитесь в исправности компрессора. Используйте фильтр грубой очистки. |
| Влажность вокруг станции, снижение уровня стоков, запах канализации, подтопление грунта. | Протечка корпуса станции | Трещины в корпусе из-за неправильной установки, давления грунта, старения пластика (после 10–15 лет). | Вызовите специалистов для диагностики. Заделайте трещины герметиком или замените корпус. Убедитесь в правильной установке. |
| СБО не включается, хаотичное переключение режимов, срабатывание сигнализации, отсутствие реакции на датчики. | Выход из строя системы управления | Скачки напряжения, попадание влаги в блок, износ платы (после 5–7 лет). | Установите стабилизатор напряжения. Замените плату управления. Обеспечьте герметичность отсека. Проверьте проводку. |
| Запах сероводорода, мутная вода, снижение производительности, шум от насоса. | Скопление избыточного ила | Редкая откачка ила (раз в 6–12 месяцев), перегрузка стоками, сброс жира. | Откачайте ил ассенизатором. Проводите откачку раз в 6–12 месяцев. Добавьте биоактиватор. Сократите сброс жира. |
Б. Сезонные и внешние проблемы
| Симптомы | Диагноз | Причины | Что делать |
|---|---|---|---|
| Отсутствие аэрации зимой, лёд в камерах, станция не запускается после морозов. | Замерзание станции или подводящей трубы | Недостаточное утепление крышки и грунта, отсутствие греющего кабеля, длительный простой без стоков при –25°C и ниже. | Отключите станцию до оттаивания. Установите греющий кабель (10–15 Вт/м) на подводящую трубу. Утеплите крышку пенопластом (50 мм). |
| Вода не уходит из станции, обратный подпор в приёмной камере, срабатывание аварийной сигнализации. | Засорение отводящей трубы или дренажной канавы | Промерзание грунта, заиливание дренажа, попадание корней деревьев, перегиб трубы. | Прочистите отводящую трубу тросом или гидропромывкой. Проверьте уклон (2 см/м). Утеплите трубу на выходе. |
| Станция перекосилась, всплыла из грунта, отсоединились подводящая/отводящая трубы. | Всплытие корпуса при высоком УГВ | Отсутствие закрепления тросами, неправильная обратная засыпка, сезонный подъём грунтовых вод, отсутствие дренажа вокруг станции. | Вызовите специалистов для подъёма и переустановки. Закрепите корпус тросами к бетонной плите. Обустройте дренаж по периметру. |
| Очищенная вода не отводится в моделях с маркировкой «Пр», переполнение последней камеры, срабатывание сигнализации. | Поломка дренажного насоса (Wilo TM32/7, Джилекс) | Засорение рабочего колеса, износ двигателя, обрыв кабеля, поломка поплавкового выключателя насоса. | Промойте рабочее колесо от мусора. Проверьте кабель и поплавковый выключатель. Замените насос при снижении производительности. |
| Станция не переключает фазы очистки (в ТОПАС-С), постоянная аэрация или её отсутствие, хаотичная работа. | Неисправность электромагнитного клапана KMP MSB 2160 | Подгорание катушки, залипание сердечника, обрыв проводки, попадание влаги в разъём. | Проверьте целостность проводов и разъёмов. Очистите клапан от пыли. Замените клапан при отсутствии переключений. |
| Неприятный запах именно из вторичного отстойника, при этом в аэротенке запаха нет. | Заиливание вторичного отстойника | Редкая откачка ила, перегрузка стоками, нарушение работы эрлифта, перелив ила из аэротенка. | Откачайте осадок из вторичного отстойника. Проверьте работу эрлифта. Сократите залповый сброс. Добавьте биоактиватор. |
| Аварийная сигнализация срабатывает без видимых причин, станция работает нормально. | Ложные срабатывания аварийной сигнализации | Загрязнение датчика уровня, окисление контактов, неправильная калибровка, попадание влаги в разъём. | Очистите датчик от налёта и ила. Проверьте контакты на окисление. Замените датчик при неисправности. Обеспечьте герметичность отсека. |
В. Специфические отказы компонентов
| Симптомы | Диагноз | Причины | Что делать |
|---|---|---|---|
| Компрессор гудит, вибрирует, но пузырьки воздуха слабые или отсутствуют. | Поломка клапанов или мембраны распределителя компрессора | Износ обратных клапанов (3–5 лет), разрыв мембраны распределителя, попадание пыли в корпус компрессора. | Разберите компрессор, замените ремкомплект мембран и клапанов. Установите воздушный фильтр на входе. Проверьте герметичность соединений. |
| Вода не циркулирует между аэротенком и приёмной камерой, снижение эффективности очистки. | Поломка рециркуляционного насоса | Засорение рабочего колеса, износ двигателя, обрыв проводки, поломка таймера управления. | Промойте рабочее колесо. Проверьте таймер Makel и проводку. Замените насос при отсутствии реакции. |
| Видимые трещины на сварных швах корпуса, подтекание в местах пайки (у станций 10+ лет). | Разрушение сварных швов корпуса | Старение полипропилена (УФ-излучение, перепады температур), давление грунта, неправильная установка без песчаной подушки. | Вызовите специалистов для диагностики. Заделайте трещины полипропиленовым прутком (пайка феном). При множественных повреждениях — замена корпуса. |
| Быстрый износ эрлифта, насосов, аэраторов (в 2–3 раза быстрее нормы), абразивный шум в камерах. | Попадание песка и абразива в камеры | Отсутствие пескоуловителя на входе, сброс песка после строительства, высокий уровень взвесей в стоках. | Установите пескоуловитель перед станцией. Откачайте осадок из приёмной камеры. Промойте аэраторы и эрлифт. Проверьте износ компонентов. |
| Станция не включается, выбивает автомат в щитке, срабатывает УЗО при подключении. | Поломка УЗО или автоматического выключателя | Попадание влаги в электронику, короткое замыкание в компрессоре или насосе, неисправность УЗО (срок службы 5–10 лет). | Проверьте герметичность отсеков электроники. Замените УЗО (30 мА). Проверьте компрессор и насосы на короткое замыкание мультиметром. |
| Свист, шипение в отсеке компрессора, снижение давления воздуха, неравномерная аэрация. | Обрыв или разгерметизация воздушных трубок | Старение ПВХ-трубок (5–7 лет), механическое повреждение, ослабление хомутов, воздействие УФ. | Замените повреждённые трубки на новые (ПВХ или силикон). Проверьте и подтяните хомуты. Убедитесь в герметичности всех соединений. |
| Возврат воды из аэротенка в компрессор, вода в корпусе компрессора, коррозия внутренних деталей. | Неисправность обратного клапана в системе аэрации | Износ мембраны клапана, попадание мусора, неправильная установка (не по стрелке), старение пластика. | Замените обратный клапан. Убедитесь в правильности установки (по стрелке). Установите дополнительный клапан перед компрессором. |
| Ил не возвращается из вторичного отстойника в аэротенк, снижение концентрации активного ила. | Поломка эрлифта рециркуляции ила | Засорение трубки эрлифта, износ компрессора (недостаточное давление), механическое повреждение. | Прочистите трубку эрлифта струёй воды. Проверьте давление компрессора. Замените эрлифт при повреждении. |
| Станция работает с перебоями, хаотично переключает режимы, не выходит на заданный цикл. | Неисправность таймера или циклического реле времени | Износ механических частей таймера Makel, сбой электроники реле, попадание влаги, скачки напряжения. | Замените таймер или реле времени. Установите стабилизатор напряжения. Проверьте настройки времени. |
Профилактика неисправностей ТОПАС и ТОПАС-С
| Этап | Рекомендации | Почему это важно |
|---|---|---|
| Правильная установка |
|
Неправильная установка (например, слабая подушка или перекос) вызывает дисбаланс камер, засоры эрлифтов и поломку компрессоров. Скачки напряжения выводят из строя электронику. |
| Эксплуатация |
|
Превышение сброса или агрессивные вещества убивают бактерии, снижая очистку (вода мутнеет, появляется запах). Нерегулярное использование или отключение питания нарушают работу аэротенка. |
| Обслуживание |
|
Накопление ила или засоры эрлифтов снижают эффективность очистки. Износ мембран компрессоров нарушает аэрацию, что приводит к запаху и мутной воде. |
| Зимняя эксплуатация |
|
Замерзание труб или недостаток стоков зимой останавливает биологический процесс, вызывая поломку насосов и эрлифтов. Утепление продлевает срок службы. |
| Контроль и диагностика |
|
Раннее обнаружение проблем (запах, сбой компрессора) предотвращает серьёзные поломки. Сигнализация и журнал помогают быстро реагировать на неисправности. |
| Дополнительные меры |
|
Качественные запчасти и профессиональный сервис продлевают срок службы (до 50 лет). Неправильный отвод воды вызывает перегрузку системы. |
Запчасти для станций ТОПАС и ТОПАС-С
Примечание. Указанные цены — ориентировочные на момент публикации. Стоимость комплектующих зависит от региона, поставщика и курса валют. Перед покупкой уточняйте актуальные цены у официальных дилеров ТОПОЛ-ЭКО или в специализированных магазинах. Информация носит справочный характер и не является публичной офертой.
| Запчасть | Назначение | Совместимость | Ориентировочная цена (руб.) |
|---|---|---|---|
| Компрессор Hiblow HP-80 | Подача воздуха для аэрации, обеспечение работы аэробных бактерий в аэротенке. | ТОПАС 5, 8, 10; ТОПАС-С 4, 5, 8 | 14 000–16 000 |
| Компрессор Secoh JDK-S-80 | Альтернативный вариант для аэрации, энергоэффективный, с защитой от перегрева. | ТОПАС 5, 8; ТОПАС-С 4, 5 | 13 500–15 000 |
| Мембраны для компрессора Hiblow HP-80 | Ремкомплект для восстановления работы компрессора (диафрагмы, клапаны). | ТОПАС 5, 8, 10; ТОПАС-С 4, 5, 8 | 2 500–3 500 |
| Аэрлифт (главный насос) | Перекачка стоков из приёмной камеры в аэротенк, работает на принципе струйного насоса. | Все модели ТОПАС и ТОПАС-С | 3 000–5 000 |
| Фильтр грубой очистки | Задерживает крупные фракции (волосы, мусор) в приёмной камере, предотвращает засоры. | Все модели ТОПАС и ТОПАС-С | 2 000–2 500 |
| Аэратор (аэрационный элемент) | Распределяет воздух от компрессора в аэротенке, создавая мелкие пузырьки для насыщения кислородом. | Все модели ТОПАС и ТОПАС-С | 1 500–2 500 |
| Поплавковый выключатель | Контролирует уровень воды, включает/выключает компрессор или насос для автоматизации работы. | ТОПАС 5, 8, 10; ТОПАС-С 4, 5, 8 | 1 500–3 000 |
| Электромагнитный клапан KMP MSB 2160 | Переключает фазы очистки (прямая/обратная) в ТОПАС-С, регулирует подачу воздуха. | ТОПАС-С 4, 5, 8 | 2 500–4 000 |
| Блок управления | Управляет компрессором, насосом и клапанами, включает розетки и переключатели. | ТОПАС 5, 8, 10; ТОПАС-С 4, 5, 8 | 8 000–12 000 |
| Дренажный насос Wilo TM32/7 | Для принудительного отвода очищенной воды в моделях с маркировкой «Пр». | ТОПАС 5 Пр, 8 Пр; ТОПАС-С 4 Пр, 5 Пр | 7 000–9 000 |
| Дренажный насос Джилекс Дренажник 85/6 | Альтернатива для принудительного отвода воды, используется в некоторых моделях. | ТОПАС 5 Пр; ТОПАС-С 4 Пр, 5 Пр | 5 000–6 500 |
| Биофильтр | Формирует биоплёнку из микроорганизмов для финальной очистки, предотвращает вынос ила. | Все модели ТОПАС и ТОПАС-С | 3 500–5 500 |
| Циклическое реле времени | Автоматизирует подачу напряжения на насос промывки, используется в некоторых системах. | ТОПАС 8, 10; ТОПАС-С 8 | 5 000–6 500 |
| Панельная розетка с крышкой ELKO | Подключение компрессоров и насосов в блоке управления, устойчива к влаге. | Все модели ТОПАС и ТОПАС-С | 500–1 000 |
| Электромеханический таймер Makel | Управляет рециркуляционным насосом, равномерно распределяет воду через биофильтр. | ТОПАС 5, 8; ТОПАС-С 4, 5 | 1 000–1 500 |
| Уплотнительные кольца и прокладки | Обеспечивают герметичность соединений в насосах, клапанах и аэраторах. | Все модели ТОПАС и ТОПАС-С | 500–1 500 |
| Воздушный фильтр для компрессора | Защищает компрессор от пыли и мелких частиц, продлевает срок службы. | ТОПАС 5, 8, 10; ТОПАС-С 4, 5, 8 | 500–1 000 |
| Аварийная сигнализация | Оповещает о сбоях (переполнение, отключение питания), поставляется в акциях. | Все модели ТОПАС и ТОПАС-С | 2 000–3 500 |
Обслуживание оборудования ТОПАС и ТОПАС-С
| Компонент/Процедура | Периодичность | Действия по обслуживанию | Замена (при необходимости) | Ориентировочная стоимость замены (руб.) |
|---|---|---|---|---|
| Фильтр грубой очистки | Раз в 3 месяца | Извлечь фильтр из приёмной камеры, промыть под струёй воды, удалить волосы и мусор. Проверить целостность сетки. | Заменить при разрывах или деформации сетки. | 2 000–2 500 |
| Аэрлифт (главный насос) | Раз в 6 месяцев | Проверить трубки на засоры, промыть струёй воды. Убедиться, что подача воздуха от компрессора стабильна. | Заменить при трещинах трубок или снижении производительности. | 3 000–5 000 |
| Компрессор (Hiblow HP-80, Secoh JDK-S-80) | Раз в 6 месяцев (проверка), замена мембран каждые 2–3 года | Проверить уровень шума (не более 40 дБ), отсутствие вибрации. Очистить воздушный фильтр. Проверить мембраны на износ (трещины, снижение давления). | Заменить мембраны (ремкомплект) или весь компрессор при выходе из строя. | Мембраны: 2 500–3 500 Компрессор: 13 500–16 000 |
| Воздушный фильтр компрессора | Раз в 6–12 месяцев | Извлечь фильтр, промыть или заменить при загрязнении. Убедиться, что воздух поступает свободно. | Заменить при износе или сильном загрязнении. | 500–1 000 |
| Аэратор (аэрационный элемент) | Раз в 6 месяцев | Проверить на засоры, промыть под давлением воды. Убедиться, что пузырьки воздуха равномерные. | Заменить при повреждении или снижении эффективности аэрации. | 1 500–2 500 |
| Поплавковый выключатель | Раз в 3–6 месяцев | Проверить подвижность поплавка, отсутствие залипания. Очистить от грязи и ила. Тестировать включение/выключение компрессора. | Заменить при залипании или сбоях в автоматике. | 1 500–3 000 |
| Электромагнитный клапан (ТОПАС-С) | Раз в 6 месяцев | Проверить работу клапана (переключение фаз очистки). Очистить от пыли, проверить целостность проводов. | Заменить при сбоях в переключении или повреждении катушки. | 2 500–4 000 |
| Блок управления | Раз в 12 месяцев | Проверить розетки, переключатели и проводку на коррозию. Тестировать работу автоматики (включение компрессоров, насосов). | Заменить при сбоях в электронике или повреждении корпуса. | 8 000–12 000 |
| Дренажный насос (Wilo TM32/7, Джилекс Дренажник 85/6) | Раз в 6 месяцев | Проверить на засоры, промыть рабочее колесо. Тестировать подачу воды. Проверить кабель на повреждения. | Заменить при снижении производительности или поломке двигателя. | 5 000–9 000 |
| Биофильтр | Раз в 12 месяцев | Проверить на заиливание, промыть водой под давлением. Убедиться, что биоплёнка активна (отсутствие запаха). | Заменить при разрушении структуры или потере эффективности. | 3 500–5 500 |
| Откачка активного ила | Раз в 3–6 месяцев | Откачать избыточный ил из стабилизатора ила с помощью встроенного насоса или ассенизатора (объём до 0.5 м³). Проверить консистенцию ила. | Не требуется, но при заиливании заменить биофильтр. | Ассенизация: 2 000–4 000 |
| Очистка приёмной камеры | Раз в 6 месяцев | Удалить осадок и мусор из приёмной камеры с помощью насоса или вручную. Проверить стенки на налёт. | Не требуется, но заменить фильтр грубой очистки при износе. | 0 (самостоятельно) или 2 000 (сервис) |
| Панельная розетка ELKO | Раз в 12 месяцев | Проверить герметичность крышки, отсутствие коррозии контактов. Тестировать подключение компрессоров. | Заменить при повреждении или потере герметичности. | 500–1 000 |
| Электромеханический таймер Makel | Раз в 12 месяцев | Проверить настройки времени, целостность корпуса. Тестировать работу рециркуляционного насоса. | Заменить при сбоях в тайминге или поломке. | 1 000–1 500 |
| Уплотнительные кольца и прокладки | Раз в 12 месяцев | Проверить на износ, трещины или протечки в соединениях насосов, клапанов и аэраторов. | Заменить при потере эластичности или протечках. | 500–1 500 |
| Аварийная сигнализация | Раз в 12 месяцев | Проверить работу датчиков (переполнение, отключение питания). Тестировать звуковой/световой сигнал. | Заменить при сбоях в срабатывании или повреждении. | 2 000–3 500 |
| Общая инспекция станции | Раз в 12 месяцев | Проверить корпус на трещины, герметичность крышки. Оценить запах (должен быть минимальным). Проверить качество очищенной воды (прозрачность). | Заменить повреждённые элементы (крышка, уплотнители). | Зависит от запчастей |
